Adapter do wierteł trepanacyjnych MK2 / MK3 / MK4 → Weldon | BMMTOOLS Seria 5000

BMMTOOLS | Seria 5000 | Stożek Morse'a MK2, MK3 lub MK4 → Chwyt Weldon | Opcja z chłodzeniem wewnętrznym

Opis produktu

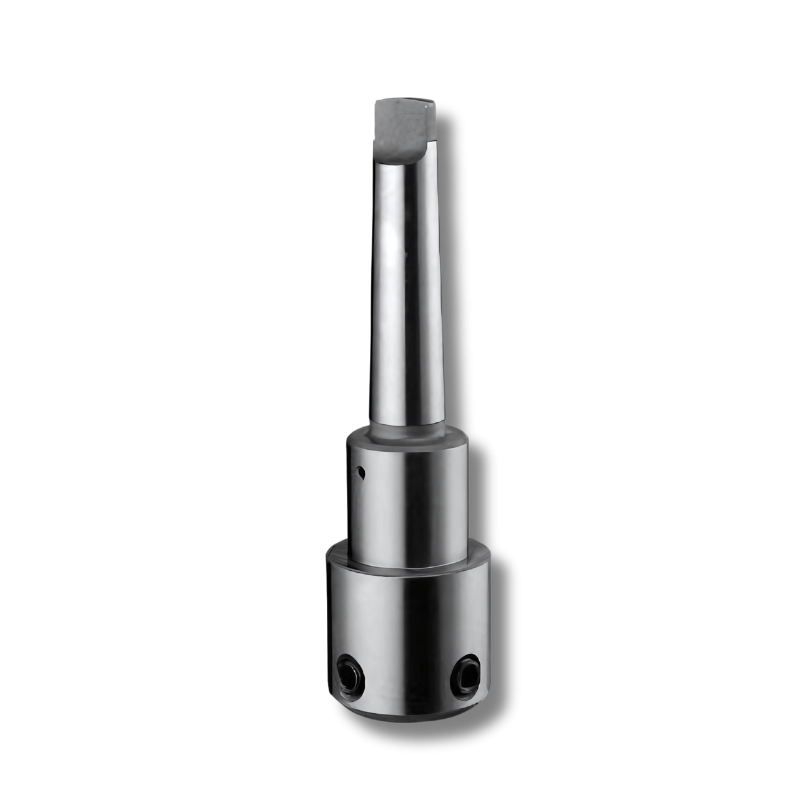

Adapter BMMTOOLS serii 5000 to solidny element łączący, umożliwiający zamontowanie wierteł trepanacyjnych z chwytem Weldon w uchwytach maszynowych ze stożkiem Morse'a (MK2, MK3 lub MK4). Dzięki temu jedno narzędzie pozwala korzystać z wierteł koronowych na wiertarkach stojakowych, frezarkach i obrabiarkach wyposażonych w standardowy stożek Morse'a — bez potrzeby wymiany maszyny czy uchwytu.

Solidna, stalowa konstrukcja zapewnia wysoką odporność na obciążenia i bardzo dobrą współosiowość podczas wiercenia. To szczególnie ważne przy pracy z wiertłami trepanacyjnymi, gdzie liczy się precyzja prowadzenia, płynność skrawania oraz długa żywotność całego układu roboczego.

Wybrane warianty dostępne są w wersji z chłodzeniem wewnętrznym, które doprowadza chłodziwo bezpośrednio do strefy skrawania. Takie rozwiązanie ogranicza nagrzewanie narzędzia, poprawia odprowadzanie wiórów i zwiększa trwałość wierteł podczas intensywnej pracy.

To doskonały wybór do zastosowań warsztatowych, ślusarskich i przemysłowych — wszędzie tam, gdzie potrzebne jest trwałe i pewne mocowanie wierteł koronowych oraz trepanacyjnych.

Czym jest chwyt Weldon?

Chwyt Weldon to szeroko stosowany standard mocowania narzędzi w obróbce skrawaniem. Narzędzie posiada cylindryczny trzpień z płaskim wybraniem (rowkiem), w które wchodzi śruba ustalająca adaptera lub uchwytu. Dzięki temu połączenie jest stabilne i odporne na obrót nawet przy dużych momentach obrotowych.

Zaletami chwytu Weldon są: pewne przenoszenie momentu obrotowego, brak ryzyka poślizgu, szybki montaż i demontaż narzędzia oraz universalna kompatybilność z szerokim asortymentem wierteł trepanacyjnych dostępnych na rynku.

Rozmiary stożka Morse'a — MK2, MK3 i MK4

Stożek Morse'a (ang. Morse Taper, skr. MK lub MT) to międzynarodowy standard samozaciskowego uchwytu stożkowego stosowany w wiertarkach, frezarkach i tokarkach. Adaptery dostępne są w trzech rozmiarach:

Rozmiar stożka Morse'a maszyny podany jest zazwyczaj na tabliczce znamionowej lub w dokumentacji technicznej urządzenia.

Dane techniczne

Dostępne warianty

Cechy i zalety

• Chwyt Weldon — pewne, bezpoślizgowe mocowanie wierteł trepanacyjnych dzięki śrubie ustalającej
• Stożek Morse'a MK2 / MK3 / MK4 — samozaciskowy chwyt maszynowy kompatybilny z większością wiertarek stojakowych, kolumnowych i frezarek
• Opcja chłodzenia wewnętrznego dla wszystkich trzech rozmiarów — chłodziwo doprowadzane do strefy skrawania wydłuża żywotność narzędzi
• Precyzyjna współosiowość — minimalne bicie promieniowe, wyższa jakość wierconych otworów
• Solidna stalowa konstrukcja — odporność na duże siły skrawania i obciążenia dynamiczne
• Pełna kompatybilność z wiertłami trepanacyjnymi HSS i HM serii 5010, 5020, 5050 — gotowy, spójny system wiercenia

Zastosowanie

• Wiercenie dużych otworów wiertłami trepanacyjnymi na maszynach ze stożkiem Morse'a
• Montaż wierteł koronowych z chwytem Weldon w wiertarkach z uchwytem MK2, MK3 lub MK4
• Obróbka stali, stali nierdzewnej, żeliwa i stopów metali w warunkach warsztatowych i przemysłowych
• Wszelkie prace wymagające łączenia różnych systemów mocowania narzędzi na stanowisku obróbczym
